Row列间空调专用控制器

发布时间：2021-12-14 15:18　浏览次数：936次

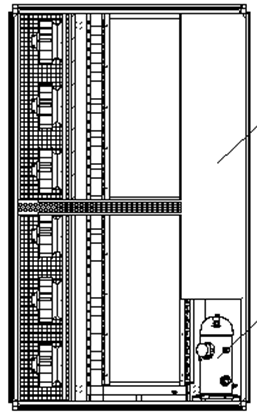

1. 应用：为列间机房精密空调开发的专用控制器，内置8路风机整列转速扫描输入。可用于各种列间空调机型的控制：风冷/水冷压机型；冷冻水型；双冷源型；FreeCooling型；变频压机型，等。
               外设丰富，可扩展性强，适于满足各种非标机型的要求。

2. 主要特点：
- 24Vac供电，带24Vdc输出用于人机界面供电，12Vdc输出用于智能总线型温湿    度传感器板供电。
- 内置8路风机整列转速脉冲信号检测输入；
- 内置电极式加湿控制器电路，1路5线制电子膨胀阀控制回路，可有效降低用户成本。
- 内置CAN总线用于Cowork网络，实现多机协同。

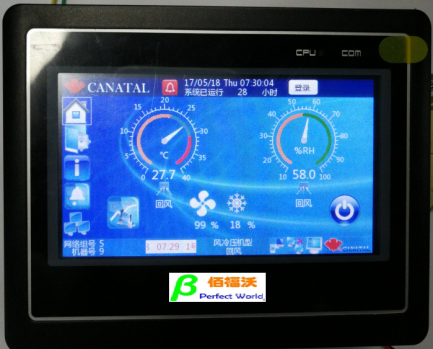

- 带3路RS485接口。从口用于连接UI，上位机，网络设备。主口接传感器，及各种智能模块以扩展功能。内置标准MODBUS协议


3. 接口特征：

    -  数字量输入： 16路双向光电隔离输入
    -  数字量输出： 12路继电器输出；1个独立电子膨胀阀输出通道
    -  模拟量输入：系统压力测量（0-5V）2路
                                  NTC温度通道                  2路
                                  风压差测量                    1路 （0-5V/0-20mA）
                                  加湿器电流通道           1 路
                                  加湿器高水位检测       1路     （安全电容隔离）
                                  电源电压测量                1路     （内置）
      - 模拟量输出： （0-10V）4路   （EC风机、加热、外置加湿、制冷控制）
      -  通讯接口：
                                 CAN网络接口　 １路
　　　　　　　  RS485接口：　   3 路
      -  其他：内部实时时钟，Buzzer

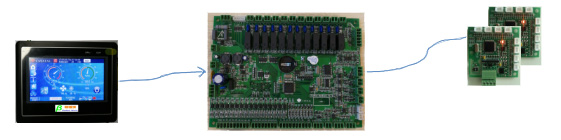

注： Row控制器可接多个 KN10智能RS485总线型温湿度传感器板。
        每个 KN10传感 器接口带：ＮＴＣ输入端口      ８路
　　　　                                     同点温湿度             １对
